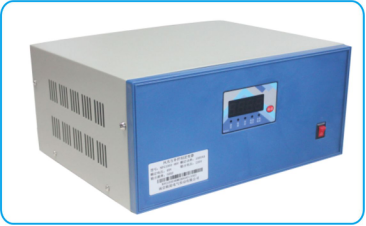

風光互補控制逆變一體機

¥ 技術規格（24V）

型號	FGS500-24V	FGS600-24V	FGS800-24V	FGS1000-24V
蓄電池額定電壓	24VDC
風機額定功率	300W	300W	300W	300W
光伏額定功率	200W	200W	300W	500W
最大充電電流	20A	20A	20A	20A
欠壓點	21.6VDC
欠壓恢復	26.4VDC
過壓點	32.4VDC
過壓恢復	31.2VDC
額定輸出電流	1.8A	2.2A	2.9A	3.6A
額定輸出功率	500VA	600VA	800VA	1000VA
涓沖電壓范圍	<21.6VDC
直沖電壓范圍	21.6VDC<蓄電池電壓<27.6VDC
PWM充電電壓范圍	27.6VDC<蓄電池電壓<29.0VDC
充滿關斷電壓	≥29.0VDC
輸出波形	正弦波
輸出頻率	50.00Hz
逆變效率	≥90%
波形失真	<5.0%
過載保護	大于110%額定電流1分鐘；大于150%額定電流20S；大于180%額定電流5秒；大于200%額定電流0S。
通訊功能	標配RS485，可選RS232、GPRS
使用環境	溫度：-10℃~40℃；濕度：<95%無冷凝；避免陽光直射
尺寸	寬×高×厚：307×150×261(mm)

¥ 技術規格（48V）

型號	FGS800-48V	FGS1000-48V	FGS1500-48V	FGS2000-48V
蓄電池額定電壓	48VDC
風機額定功率	300W	600W	600W	600W
光伏額定功率	300W	300W	500W	800W
最大充電電流	20A	20A	20A	20A
欠壓點	43.2VDC
欠壓恢復	52.8VDC
過壓點	64.8VDC
過壓恢復	62.4VDC
額定輸出電流	2.9A	3.6A	5.4A	7.2A
額定輸出功率	800VA	1000VA	1500VA	2000VA
涓沖電壓范圍	<43.2VDC
直沖電壓范圍	43.2VDC<蓄電池電壓<55.2VDC
PWM充電電壓范圍	55.2VDC<蓄電池電壓<58.0VDC
充滿關斷電壓	≥58.0VDC
輸出波形	正弦波
輸出頻率	50.00Hz
逆變效率	≥90%
波形失真	<5.0%
過載保護	大于110%額定電流1分鐘；大于150%額定電流20S；大于180%額定電流5秒；大于200%額定電流0S。
通訊功能	標配RS485，可選RS232、GPRS
使用環境	溫度：-10℃~40℃；濕度：<95%無冷凝；避免陽光直射
尺寸	寬×高×厚：307×150×261(mm)
