            • 解決方案一
            • 解決方案二
            •  太陽能光伏提水系統

              概念

              本系統具有良好的長效經濟性,特別是和常見的柴油機抽水相比較,具有壓倒的經濟性優勢。發展這種新型環保節能產品無疑將會對發展產業、發展經濟,特別是發展干旱地區的現代農業,帶來巨大良好的經濟效益和社會效益。光伏提水控制系統利用太陽能,在無需任何外來能源的情況下可以機動靈活地用于農田灌溉、提供潔凈人畜飲水、發展庭院經濟、美化園區、構造彩色噴泉、為養魚、養蝦池增氧、海濱鹽場供排水等。

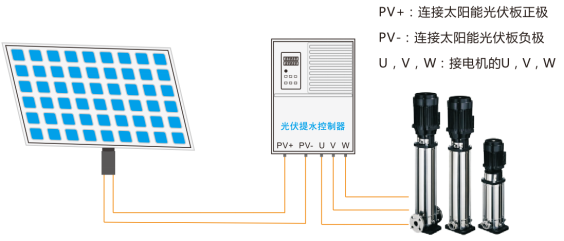

              接線

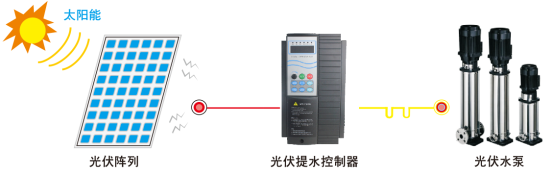

              系統組成簡介


              太陽能光伏提水系統由光伏陣列、光伏提水控制器、光伏水泵組成。光伏陣列是將太陽的輻射能直接轉換成電能的裝置。光伏提水控制器是將直流電轉變為交流電實現逆變,對水泵進行變頻控制和較大功率點跟蹤的裝置;光伏水泵是具有寬工作區的多級離心式水泵,配備有專用太陽能驅動電機組成的泵水裝置。



              名牌說明




              規格型號及技術參數

              光伏提水控制器型號

              輸入

              電壓

              額定輸出

              功率(kW)

              額定輸入

              電流(A)

              額定輸出

              電流(A)

              適用水泵規格

              揚程說明

              流量范圍

              GS100-0004G-S2

              三相220V

              ±15%

              0.4

              5.4

              2.3

              0.4

              47-32m

              1-10m³

              GS100-0007G-S2

              0.75

              5.0

              4.5

              0.55

              70-48m

              1-10m³

              0.75

              81-56m

              1-10m³

              GS100-0015G-S2

              1.5

              7.7

              7

              1.5

              128-87m

              1-10m³

              GS100-0040G-T4

              三相380V

              ±15%

              4.0

              10

              9

              4.0

              225-149m

              10-20m³

              GS100-0055G-T4

              5.5

              15

              13

              5.5

              172-111m

              20-40m³

              GS100-0075G-T4

              7.5

              20

              17

              7.5

              237-147m

              20-40m³

              GS100-0110G-T4

              11.0

              26

              25

              11.0

              159-97m

              40-100m³

              GS100-0150G-T4

              15.0

              35

              32

              15.0

              208-127m

              40-100m³

              GS100-0185G-T4

              18.5

              38

              37

              18.5

              83-39m

              150-500m³

              GS100-0220GP-T4

              22.0

              46

              45

              22.0

              86-70m

              210-270m³

              GS100-0300G-T4

              30.0

              62

              60

              30.0

              125-105m

              210-270m³

              GS100-0370G-T4

              37.0

              76

              75

              37.0

              150-125m

              210-270m³

              GS100-0450G-T4

              45.0

              90

              90

              45.0

              180-145m

              210-270m³

              GS100-0550G-T4

              55.0

              105

              110

              55.0

              200-170m

              210-270m³

              GS100-0750G-T4

              75.0

              140

              150

              75.0

              需 另 制 定 解 決 方 案

              需 另 制 定 解 決 方 案

              GS100-0900G-T4

              90.0

              160

              176

              90.0

              GS100-1100G-T4

              110.0

              210

              210

              110.0

              GS100-1320G-T4

              132.0

              240

              250

              132.0

              GS100-1600G-T4

              160.0

              290

              300

              160.0

              GS100-1850G-T4

              185.0

              330

              340

              185.0

              GS100-2000G-T4

              200.0

              370

              380

              200.0

              GS100-2200G-T4

              220.0

              410

              415

              220.0

              GS100-2500G-T4

              250.0

              460

              470

              250.0

              GS100-2800G-T4

              280.0

              500

              520

              280.0

              GS100-3150G-T4

              315.0

              580

              600

              315.0

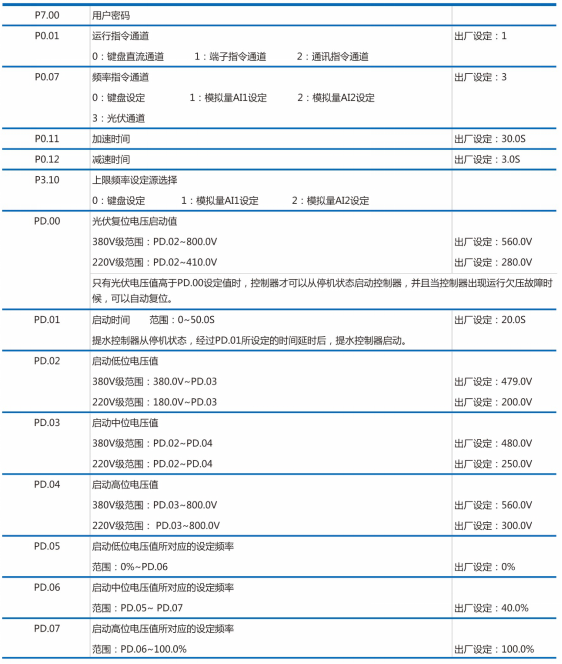

              光伏提水控制器參數功能說明



              常見故障以及故障處理方法

              故障代碼

              故障類型

              可能的故障原因

              對策

              UV

              光伏系統欠壓

              1:光伏電壓偏低

              2:光伏板數量過小

              1:查看光照強度是否符合要求

              2:增加光伏板數量

              OC1

              加速中過流

              1:加速時間設置是否偏小

              2:控制器選型偏小

              3:光伏電壓偏低

              1:增加加速時間

              2:增大一檔控制器

              3:檢測光伏板以及光照是否正常

              OL1

              電機過載

              1:光伏電壓偏低

              2:電機堵轉

              3:控制器選型偏小

              1:檢測光伏板以及光照是否正常

              2:檢查電機是否堵住

              3:增大一檔控制器

              SP0

              輸出缺相

              U.V.W三相輸出不對稱

              檢測電機線接入是否正確

              OH2

              系統過熱

              1:風道堵塞或風扇壞

              2:環境溫度過高

              1:疏通風道更換風扇

              2:降低環境溫度

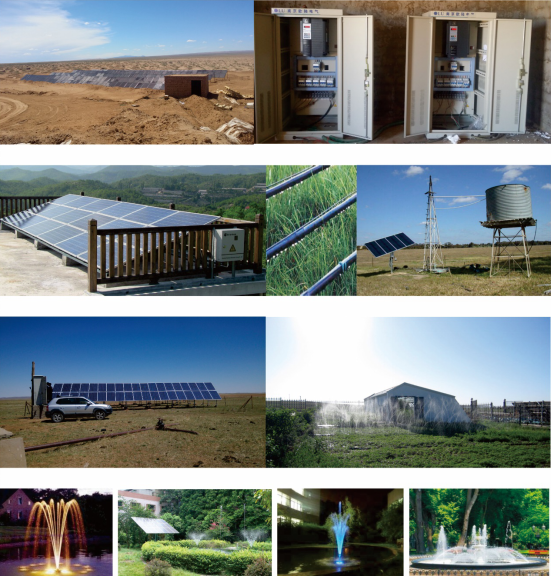

              實際應用案例


            •  太陽能燈路燈系統

              概述

              太陽能光伏系統由太陽能組件、蓄電池、控制器、光源、支架系統及其各種配件組成。太陽能光伏系統的工作原理是利用太陽能組件吸收太陽光并轉換為電能通過控制器存儲到蓄電池中,當夜晚來臨時(或天空亮度不夠時)控制器再控制蓄電池給節能LED燈光源供電,實現環境照明

              太陽能路燈特點

                ● 穩定: 我公司產品出廠之前均經過老化試驗,每套太陽能系統都能達到理想狀態,以確保用戶安裝使用之后都可以穩定的運行。

                ● 選材: 所有材料的采購都要經過嚴格的篩選,逐個進行對比試驗。我們要為客戶打造完美、可靠的太陽能照明系統。

                ● 節能: 以太陽能光電轉換提供電能,取之不盡、用之不竭;使用太陽能照明燈具不用市電,一次性投入,無需任何維護成本。

                ● 環保: 綠色環保產品,無污染、無噪音、無輻射,保護生態。

                ● 安全: 由于產品不使用交流電,而是采用蓄電池吸收太陽能,將光能轉化為電能,低壓供電,是安全的電源,絕無觸電、火災等意外事故。

                ● 方便: 太陽能路燈的安裝,不用鋪設任何線路,只需做一個水泥基座,用不銹鋼螺絲固定即可;沒有停電限電的顧慮。

                ● 壽命長:產品科技含量高,控制系統、配件均是國際品牌、智能化設計,質量可靠,使用壽命20年以上 。

                ● 適應性:燈桿、燈架、燈頭,均經過抗氧化、抗腐蝕處理,環境適應強、抗結霜、抗陽光暴曬。

                ● 品位高:科技產品、綠色能源,使用單位重視科技、綠色形象提高、檔次提升。

                ● 適用廣:太陽能源于自然,凡是有日照的地方,都可以使用,特別適用于城市道路、工礦企業道路、綠地景觀、海岸景觀、旅游景點、工業開發區、各大院校校園等場所。

                ● 人性化:本公司產品針對客戶的不同需求,單獨設計,力求打造理想效果的個性化產品,真正做到想客戶之所想,供客戶之所需。

                ● 可移動:產品整體屬于移動電源,可以應客戶的要求選擇安裝位置。

                ● 智能化:產品的核心裝置是智能控制器,設置的光控、時控開關裝置,可根據一天24小時內的天空亮度和人們在各種環境中需要的亮度自動調節,無需專人送電和管理。

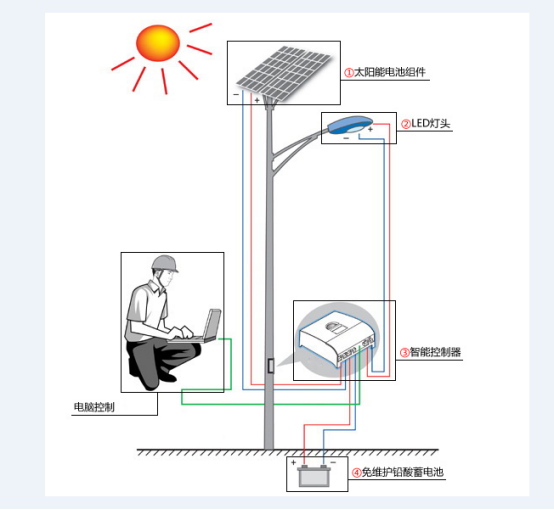

              工作原理



              太陽能路燈系統設計方案一套電源一個燈)

              光源功率

              15W

              30W

              60W

              80W

              90W

              120W

              工作時間

              8h

              6h

              6h

              6-8h

              6-8h

              6-8h

              太陽能光伏組件

              60W

              90W/100W

              180W/200W

              280W/300W

              280W/300W

              360W/450W

              蓄電池

              65Ah

              100Ah/120Ah

              200Ah/240Ah

              240Ah/300Ah

              300Ah

              300Ah/400Ah/500Ah

              控制器

              3A

              3A

              10A

              10A

              10A

              20A

              光源高度

              4m

              6m

              6-8m

              8-10m

              8-10m

              8-10m

              安裝間距

              15m

              20m

              30m

              20m

              20m

              25m



              太陽能路燈系統設計方案一套電源兩個燈)

              光源功率

              30W

              60W

              80W

              90W

              工作時間

              6h

              6h

              6h

              6-8h

              太陽能光伏組件

              120W/180W

              280W/300W

              360W

              360W

              蓄電池

              200Ah/240Ah

              240Ah/300Ah

              480Ah

              600Ah/800Ah

              控制器

              3A

              10A

              10A

              10A

              燈具

              30W*2

              60W*2

              80W*2

              90W*2

              光源高度

              6m

              6-8m

              8-10m

              8-10m

              安裝間距

              20m

              30m

              20m

              20m

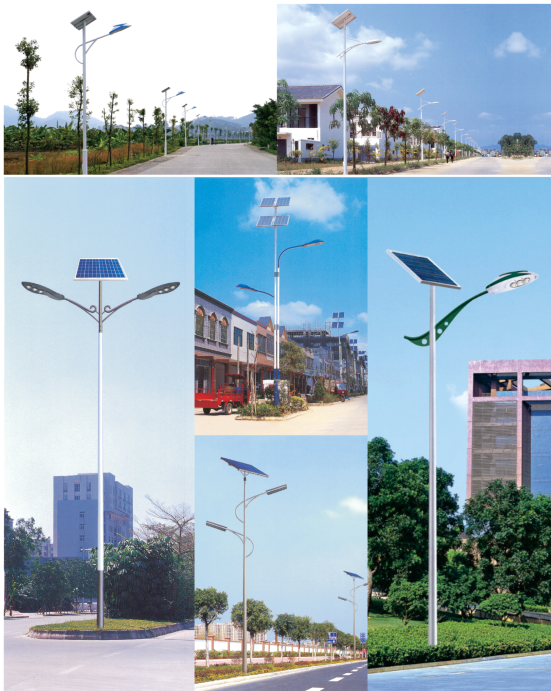

              實際應用案例
